储能安全监测加速升级：分布式光纤测温DTS从技术验证走向工程应用
储能安全监测加速升级：分布式光纤测温DTS从技术验证走向工程应用
聚焦储能电站温度监测、拉曼分布式光纤测温DTS和电池舱热异常识别，梳理政策、研究进展与工程应用趋势。
随着电化学储能电站规模扩大，安全监测正在由“设备是否越限”转向“异常在哪里、如何变化、是否正在扩散”。分布式光纤测温DTS以感温光缆作为连续传感介质，可获得沿线温度与位置的对应关系。它并不替代BMS、可燃气体探测或消防系统，而是为电池舱、电气连接点和长距离电缆增加一条连续温度场信息来源。
过去几年，电化学储能从示范项目逐渐走向规模化运行。电池数量增加、功率交换更加频繁，电站运行人员面对的也不再只是某一个电芯的温度，而是电池簇、电池舱、汇流柜、PCS、动力电缆、通风路径等多个环节共同构成的热风险链条。在这种背景下，分布式光纤传感技术开始从科研试验和少量专项应用，进入储能安全监测的工程讨论范围。
政策与标准把“持续监测”推到更重要的位置
国家能源局综合司2023年印发的《关于加强发电侧电网侧电化学储能电站安全运行风险监测的通知》提出，对电池组、BMS、EMS、PCS、消防系统、运行环境及其他重要电气设备实施监测和管理，并强化风险预警与应急处置。通知还提出，2025年以后新建及存量电化学储能电站应全部纳入监测范围。这里传递出的信号非常明确：储能安全管理不能只依靠事故后的故障确认，而要依靠连续数据发现趋势、定位隐患并形成处置闭环。
现行国家标准GB/T 42288—2022《电化学储能电站安全规程》已于2023年7月实施；GB/T 44767—2024《电化学储能电站安全监测信息系统技术导则》于2025年5月实施。前者面向电化学储能电站安全要求，后者进一步把安全监测信息系统纳入标准化框架。标准体系的逐步完善，也推动温度、气体、烟雾、电气状态和设备运行数据由孤立采集转向综合分析。
对储能行业而言，监测手段的价值正在从“增加多少个传感器”转变为“能否形成可信、连续并可追溯的数据”。这也是分布式光纤测温DTS受到关注的原因之一。
点式测温之外，行业开始关注连续温度场
传统点式温度传感器能够准确监测已知关键位置，是BMS和设备保护体系中的基础手段。但电池舱内部热源密集，电芯一致性、连接电阻、冷却风道、负载变化和环境温度都会影响局部热状态。异常热点如果恰好出现在既有测点之外，系统看到的“平均正常”并不等于所有位置都没有风险。
连续温度场提供了另一种观察角度。感温光缆沿电池架、汇流柜或电缆通道布设后，每一段光纤都参与测量。监测结果不仅包括温度数值，还包括异常所在距离、持续时间、温升速率以及相邻区段的温差。对运行人员而言，这类数据更接近一条随时间变化的“温度剖面”，有助于区分整舱环境升温、局部连接点过热和热量沿结构扩散等不同现象。
分布式光纤测温的优势也不只体现在测点密度。感温光缆本身无源、抗电磁干扰，不需要在每个测温位置布置供电和电信号接口。在高压电气设备、长距离电缆及电磁环境复杂的场合，这种特性可以减少前端电气部件数量。不过，光缆的安装位置、热耦合方式、护套结构和弯曲半径都会影响实际响应，连续测温并不意味着可以忽略工程细节。
拉曼DTS如何把背向散射光还原为温度
图1：拉曼分布式光纤测温（RDTS）的典型结构。图中英文依次为：脉冲激光器、环形器、被测光纤、拉曼滤波器、雪崩光电二极管（APD）、跨阻放大器（TIA）以及采集与处理单元。原图引自 Muanenda、Oton 与 Di Pasquale，Frontiers in Physics，2019，Figure 8，按 CC BY 4.0 许可转载。
拉曼DTS主机向光纤发射窄脉冲激光。光在光纤中传播时会产生多种散射，其中Stokes与Anti-Stokes是沿光纤返回主机方向的拉曼背向散射分量。Anti-Stokes信号对温度变化更敏感，系统通过两路拉曼散射信号的强度关系计算温度，再依据脉冲发出至散射信号返回的时间确定位置，最终形成“距离—温度”曲线。
公开研究中的典型链路包括脉冲激光、环形器、拉曼滤波、APD探测、跨阻放大以及采集处理单元。它说明分布式测温并不是在光纤上排列大量独立探头，而是利用光纤自身的背向散射，在主机端完成光电转换、温度解调和空间定位。
用于储能场景时，工程关注点通常落在测量距离、空间分辨率、采样周期和信噪比之间的平衡。电池舱、母排连接区等热点尺度较小的区域，会更加关注厘米级分布式光纤测温；而站内电缆和较长通道则更重视覆盖距离与长期稳定性。不同场景采用的参数侧重点并不相同，单独比较某一个指标，难以代表完整的监测效果。
电池热监测研究正在从“点”走向“线”和“面”

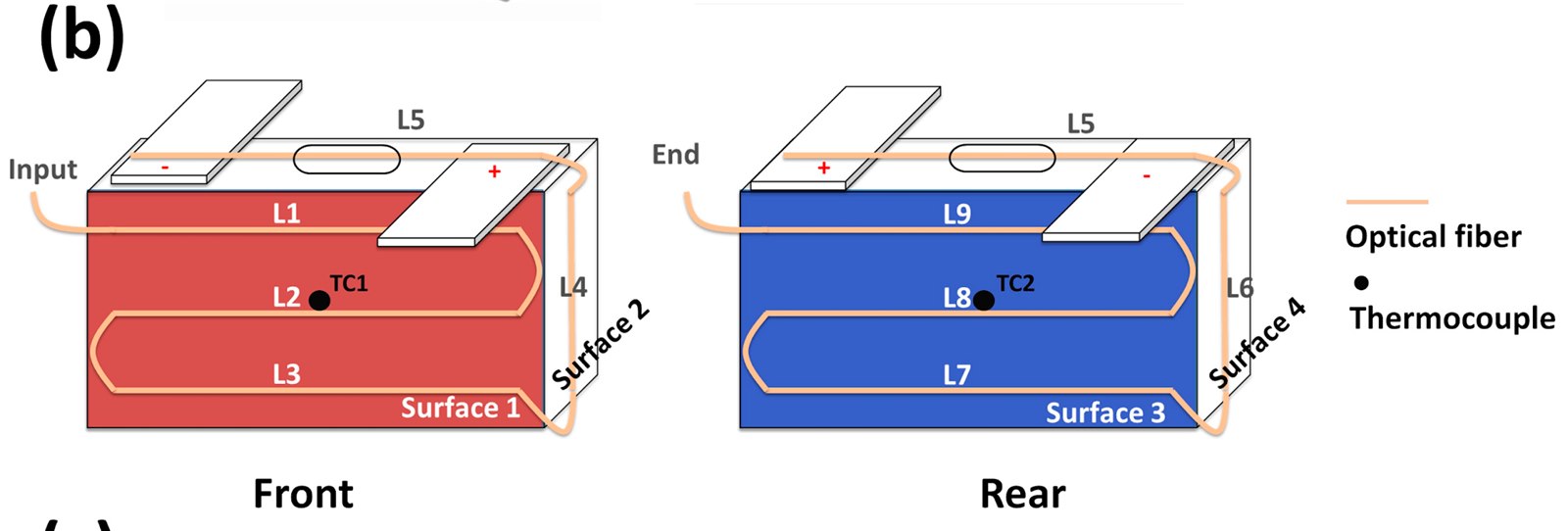

图2：方形锂离子电池表面的连续光纤布设路径，浅色线为光纤，黑点为热电偶。图片裁取自 Guo 等发表于 Batteries 的 Figure 2(b)，仅作版面裁切，未改变图中数据与标识；原文采用 CC BY 4.0 许可。该研究使用的是基于瑞利散射的OFDR方法，图中布设方式用于说明连续光纤测温的研究趋势，不等同于拉曼DTS工程系统。
2025年，英国华威大学等机构发表了一项方形锂离子电池运行中热成像研究。研究人员把直径约1毫米的光纤沿电芯多个表面连续布设，形成400多个测量位置，并在3毫米空间分辨率下观察电芯温度分布。论文报告，在1.0 C充电实验中，光纤测得的最大温差为8.2 ℃，而布置在前后表面中心位置的点式热电偶所显示的最大温差为0.8 ℃。在特定1.5 C放电实验中，负极耳附近温度也明显高于电芯表面热点。
这些数字来自实验室条件，不能直接外推为储能电站的告警阈值，但它们说明了一个值得关注的现象：当温度分布不均匀时，少量点式测量可能低估局部温差，而连续光纤能够提供更完整的空间信息。
需要特别区分的是，上述研究采用瑞利散射和OFDR技术，本文讨论的储能工程监测重点是拉曼DTS。两者原理、仪器结构、空间分辨率和覆盖距离均不同。把这项研究放入行业资讯中，并不是将其当作DTS项目案例，而是用来观察光纤温度传感从单点走向连续分布的发展方向。
储能场景中的关注重点正在发生变化
从近期政策、标准与公开研究可以看到，储能温度监测至少出现了三项明显变化。
第一，监测对象从电芯测点延伸到完整的热风险链。电池架、汇流柜、母排和端子、直流及交流电缆、进出线通道、送回风区域，都可能成为连续温度监测的对象。尤其是长距离电缆及大量连接部位，传统点式布线数量会随测点增加而增长，光纤传感配套光缆则可以沿路径连续覆盖。
第二，报警判断从单一高温阈值转向趋势组合。绝对温度仍是最直接的指标，但温升速率、相邻区段温差、持续时间和历史基线能够更早反映异常变化。对储能站而言，一个尚未达到高温阈值、却持续加速升温的位置，往往比短时波动更值得关注。
第三，温度数据开始与其他系统信息交叉验证。DTS提供连续温度场和空间定位，BMS掌握单体电压、SOC及部分温度数据，气体和烟雾探测器反映热失控不同阶段的特征，EMS和PCS则提供运行工况。真正有价值的安全监测，不是把这些数据堆放在多个界面，而是让不同信号在时间和设备位置上相互印证。
因此，光纤传感配套软件平台的作用也在变化：从显示温度曲线，逐步转向距离映射、设备分区、趋势分析、事件记录和多系统数据关联。对于应用资讯而言，值得追踪的不只是硬件精度，还包括这些数据能否进入电站现有的运维流程。
技术进入工程应用仍有几道门槛
连续测温并非“铺一根光缆”即可得到可靠结果。公开论文中的精细布设通常发生在实验室环境，而电站现场要面对护套材料、机械固定、温度循环、振动、弯折、连接损耗和长期维护等问题。光缆与被测物体接触不充分时，测到的是光缆周围环境温度，而不是设备表面真实温度；处于强风直吹位置时，响应也可能与静态试验产生差异。
空间定位同样需要工程化处理。主机输出的“第856米”只有转换为某一电池架、某一汇流柜或某一电缆区段，才具有运维意义。项目投运前需要完成距离标定、分区映射和基线采集，检修或接续光缆后还要校核位置偏移。缺少这些基础工作，即使温度数据准确，现场人员仍可能无法快速找到异常点。
此外，DTS报警是否直接触发降载、停机或消防联动，不能只依据设备本身的测量结果决定。联动逻辑需要结合项目设计、消防策略、设备技术条件和现场验证，并明确通信中断、光缆断裂、主机故障、超温及温升速率告警之间的区别。DTS更适合作为储能安全监测体系中的重要数据源，而不是孤立运行的单一保护装置。
从技术可用走向数据可用，是下一阶段观察重点
分布式光纤测温进入储能领域，反映的是安全监测思路的一次变化：从依赖有限测点判断整体状态，逐渐转向连续温度场、空间定位和变化趋势的联合分析。随着国家标准实施、存量电站监测能力建设以及电池热行为研究深入，DTS在电池舱、电缆路径和关键电气连接区域的应用仍会继续增加。
但行业真正需要回答的问题，不只是“能否测到温度”，而是测量数据能否长期稳定、位置能否准确映射、异常能否与BMS及消防信号相互验证、告警能否进入可执行的运维流程。只有这些环节连成闭环，连续温度场才会从一条漂亮的曲线，转化为储能电站可以使用的安全信息。
