项目背景：从单点告警转向连续风险画像

煤矿井下多灾种光纤感知与受困人员定位解决方案面向井下主巷、采区、皮带、采空区、电缆、风门、避难硐室和重点作业面的长期安全与状态管理。此类对象通常跨越多个空间、工艺区段或资产编号，风险不是在固定测点上按计划出现，而会沿线路、设备边界或结构薄弱位置迁移。现场重点关注火灾、自燃、围岩变形、爆破振动、机械故障、人员敲击求救和灾后通信受限。传统点式传感、人工巡检和视频能够提供局部证据，却难以完整描述异常从出现、扩展到处置的全过程。

本方案以DTS、DAS、BOTDA/BOTDR、硅光传感器为核心，把传感光纤布置到真正需要观察的路径上，形成连续、可定位、可回放的数据链。建设目标不是增加一套孤立设备，而是在一套里程坐标体系中融合温度、声振和应变数据，为日常生产安全与灾后搜救提供连续感知。因此，方案设计从资产风险清单开始，以可验证的监测目标为边界，再确定主机量程、空间分辨率、采样方式、传感光缆结构、软件接口和告警策略。

现场风险链与监测边界

围绕井下主巷、采区、皮带、采空区、电缆、风门、避难硐室和重点作业面，建议把风险链拆分为诱因、早期征兆、状态发展和后果四个层次。火灾、自燃、围岩变形、爆破振动、机械故障、人员敲击求救和灾后通信受限既可能独立出现，也可能由负荷、环境、施工或维护活动共同触发。传感系统重点捕获温度、声振、应变或局部状态的可测变化，并把它们对应到具体资产和里程。

监测边界必须在设计阶段写清：哪些区段要求连续覆盖，哪些位置需要更高密度，哪些告警用于提醒，哪些告警可以参与联动。对于无法由光纤直接判断的介质成分、设备电气量或人员行为，应通过现有仪表、视频或业务系统复核，避免把一种传感手段包装成无所不能的系统。

光纤传感机理与技术组合

综合方案把 DTS 的连续温度、DAS 的动态声振、BOTDA/BOTDR 的慢变应变以及 FBG 或硅光传感器的关键点高灵敏测量放到同一空间坐标中。不同机理互为证据：温度回答是否存在热异常，声振回答事件何时发生及其动态特征，应变回答结构是否出现累积变化，点式传感器则补充关键设备的局部状态。

结合本项目，推荐技术组合为DTS、DAS、BOTDA/BOTDR、硅光传感器。选型时同时核对监测距离、空间分辨率、定位精度、通道数、动态范围、采样周期、工作温度和通信方式。参数应服务于在一套里程坐标体系中融合温度、声振和应变数据，为日常生产安全与灾后搜救提供连续感知，不能仅比较宣传页上的单项指标。对于长距离线路，应优先保证信噪比、可靠定位和远端稳定性；对于局部高风险区域，则应关注传感耦合、有效感知长度和响应时间。

系统架构：感知、解调、平台和联动

系统由传感光缆或光纤传感器、光纤接续与保护单元、DTS、DAS、BOTDA/BOTDR、硅光传感器解调设备、边缘数据处理、工程应用软件和上层接口组成。现场信号经光纤返回主机后，先完成质量控制、里程校准和参数解算，再映射到资产台账。平台输出实时曲线、时空图、事件列表、风险分区、历史趋势和报告，而不是只显示一条抽象波形。

接入矿井安全、人员定位、广播、调度和应急指挥系统，支持地图定位与多级处置。接口设计应明确数据字典、时间同步、告警确认、离线缓存和恢复补传。对重要项目建议保留原始数据或特征数据的分级存储策略，使事故复盘、算法优化和阈值调整有据可依。

传感光缆与现场布置方法

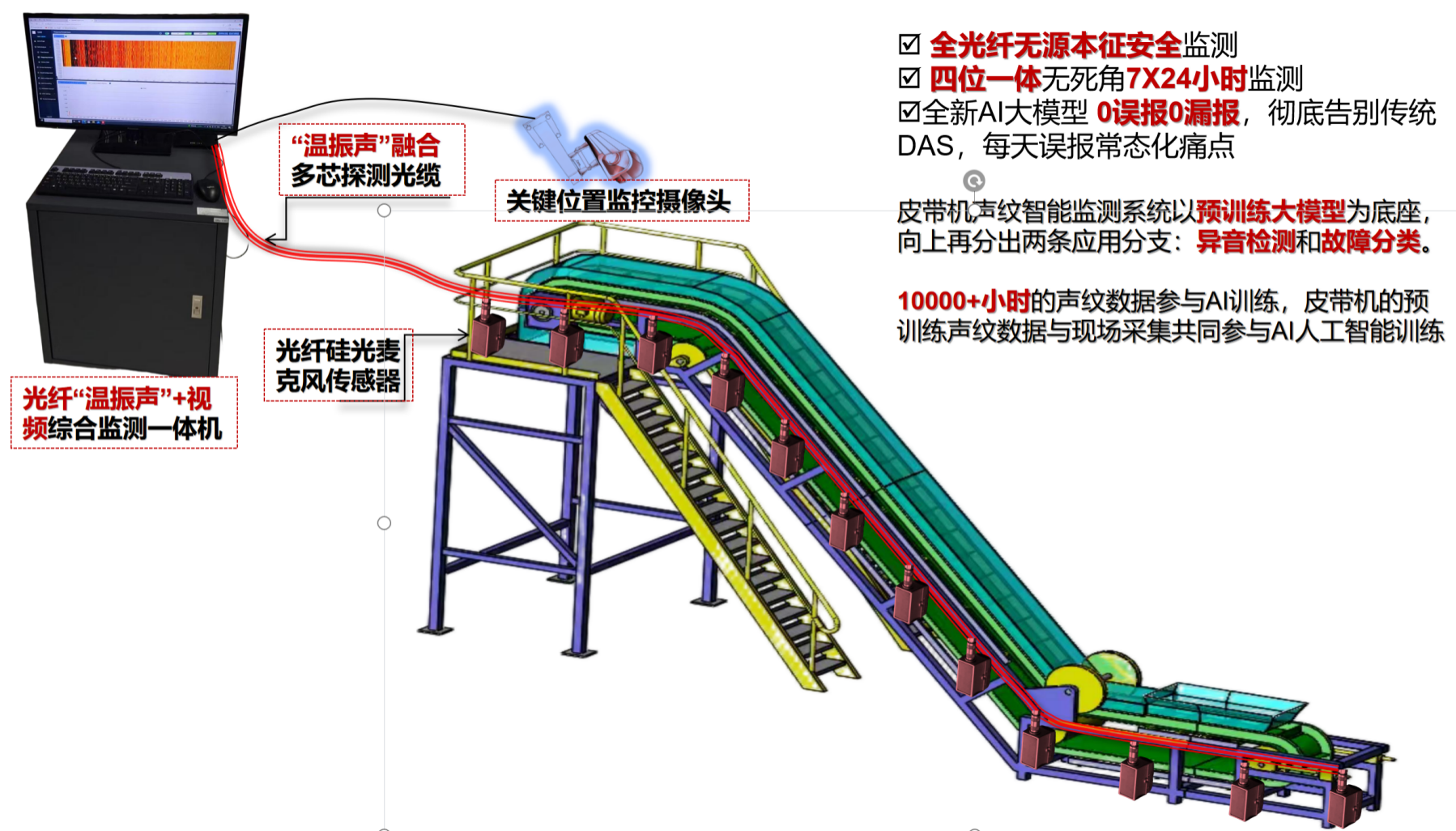

推荐布置原则为：按巷道网络分通道部署测温与振动光缆，关键结构配置应变光缆，避难与搜救区建立人工敲击事件模型。光缆安装质量直接决定系统最终效果，同一台主机连接在不同固定方式、护套材料和耦合条件下，响应可能明显不同。设计文件应给出起止里程、余缆位置、接头盒、跨区边界、固定间距、弯曲半径、牵引张力和保护方式。

高温、低温、腐蚀、磨损、拉伸、鼠害或机械冲击环境，应选择相应护套与铠装结构；需要感知振动时避免过度隔振，需要测温时保证热耦合，需要测应变时保证力传递路径清晰。主用和备用纤芯应分别标识，进入机柜前设置可靠的尾纤管理、熔接保护和防雷接地边界。

数据分析与分级告警策略

平台不把多套主机简单拼接，而是建立统一里程、统一资产编码和统一时间轴。告警先在单一参数内完成质量判别，再进行跨参数复核。例如异常声振与温度变化同位置出现时提高风险等级；只有短时冲击而无后续温度或应变变化时，则进入观察或人工确认流程。

针对本场景，项目初始判据为：平台结合生产班次、设备运行和已知爆破时间识别事件，保留灾前、灾中和灾后的完整波形与趋势。建议设置提示、预警、报警和紧急四级状态，每一级对应不同的确认时限、复核方式和处置动作。阈值在试运行期根据真实工况校准，任何修改都记录版本、原因和生效时间。告警页面同时显示位置、资产名称、当前值、基线偏差、持续时间和关联证据，减少值班人员在多个系统之间来回查找。

工程实施步骤与质量控制

实施可分为现场踏勘、风险与资产编码、光路设计、设备配置、安装施工、光纤测试、里程标定、平台组态、联动调试和试运行十个阶段。踏勘不仅测量距离，还要确认施工通道、机柜条件、供电通信、危险区域等级、检修习惯和既有系统接口。设计成果至少包括系统拓扑、光缆路由、分区表、熔接表、设备清单、接口表和测试方案。

施工中记录每段光缆的盘号、实际长度、接续损耗和现场照片。敷设完成后先进行光路完整性检查，再连接解调主机，避免把光缆损伤误判为设备问题。软件组态使用与现场一致的资产命名和里程，不采用难以维护的临时编号。

调试、验收与性能确认

综合验收需分别验证各感知链路，并完成跨系统时钟、里程、资产编码和联动逻辑测试。模拟事件应覆盖单参数异常、多参数同时异常、通信中断和传感光缆故障，确认系统在降级状态下仍能给出明确提示。

最终验收应覆盖设备功能、光路质量、定位、重复性、告警、平台接口、断网缓存、权限、日志和备份恢复。测试结果与设计目标逐项对应，不能只提供主机出厂参数。对无法在现场制造的高风险事件，可采用等效模拟、历史数据回放和多方见证的方式验证，并明确哪些指标属于系统能力，哪些受现场耦合与环境条件影响。

运行维护与长期有效性

系统投运后，建议按月检查主机、供电、通信、磁盘与告警状态，按季度复核光功率、关键光路损耗和标定点，年度结合停机检修完成全链路测试。任何新增施工、资产改造、光缆迁移或工艺变化都应同步更新里程和基线。传感光缆损坏后，维修记录需包含熔接位置、附加损耗和对定位坐标的影响。

运维评价不只看设备在线率，还应统计有效告警率、确认时长、误报原因、漏检复盘、工单闭环和趋势发现数量。通过持续标注真实事件，可逐步优化识别模型，使系统从建成可用转向长期好用。

与既有系统的协同方式

接入矿井安全、人员定位、广播、调度和应急指挥系统，支持地图定位与多级处置。建议由光纤平台负责专业解调、曲线分析和原始证据保存，上层系统负责统一展示、值班流程和工单闭环。接口可按项目条件采用 Modbus TCP、OPC UA、IEC 类规约、REST API、消息队列或无源接点，但应避免只传递一个无法解释的总报警。

地图、平面图或工艺流程图中的每个告警都应能够反查原始曲线和历史趋势；上层系统的处置结果也应回写事件记录。这样才能把监测、确认、处置、复盘和阈值优化连成闭环。

方案价值、适用条件与技术边界

方案价值体现在把井下主巷、采区、皮带、采空区、电缆、风门、避难硐室和重点作业面从抽样巡检转为连续观察，并把火灾、自燃、围岩变形、爆破振动、机械故障、人员敲击求救和灾后通信受限对应的早期征兆留存为可追溯数据。对长距离、强电磁、无人值守或危险环境，光纤无源、抗电磁干扰和一纤多点的特点可以明显减少沿线供电与维护工作。更重要的是，系统用位置和趋势帮助运维团队缩小排查范围，为状态检修和风险排序提供依据。

同时需要说明，传感效果取决于光缆是否与被测对象建立正确耦合，算法也需要真实工况校准。光纤系统不能代替所有安全仪表、消防设施和结构计算，应与业务系统形成互补。项目方案应以现场踏勘和风险评估为基础，最终配置、阈值和联动逻辑以审定设计为准。

选型与深化设计建议

初步选型时可按五个问题展开：第一，保护对象是井下主巷、采区、皮带、采空区、电缆、风门、避难硐室和重点作业面中的哪些区段；第二，希望发现火灾、自燃、围岩变形、爆破振动、机械故障、人员敲击求救和灾后通信受限中的哪一类征兆；第三，需要达到怎样的定位、响应和采样能力；第四，现场能够提供何种敷设、供电、通信和机柜条件；第五，告警由谁确认并进入哪个处置流程。

在此基础上再确定DTS、DAS、BOTDA/BOTDR、硅光传感器的组合、传感光缆结构、单端或双端光路、通道冗余、软件授权和接口。对于分期建设项目，应预留光纤、机架、网络地址与平台容量；对于远距离或多站点项目，应同时评估集中解调、分布式边缘节点和远程运维方式。
